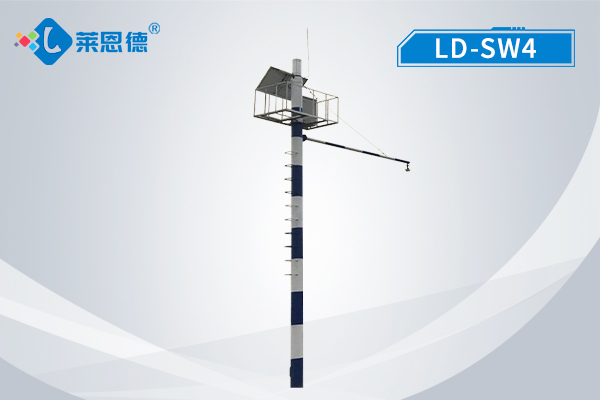

水位雨量流速流量監測儀

　　一、產品概述

　　LD-SW4是一款基于微波技術的全自動流量監測系統，可同時測量渠道內水位、流速、流量和降雨量。它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。

　　二、應用領域

　　1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等流速、水位、流量和雨量測量。

　　2、輔助水處理作業，如城市供水、排污監測等。

　　3、流量計算、入水排水流量監測等。

　　三、產品特點

　　（1）非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。

　?。?）適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。

　　（3）流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。

　　（4）方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。

　?。?）不受大氣中水蒸汽、溫度和壓力變化的影響

　　四、監測平臺特點

　　1、可存儲及查詢歷史數據；可保存歷史數據5年以上，

　　2、數據采集周期可自行設置，每分鐘采集一次或10分鐘采集一次皆可根據需要設置

　　3、查詢結果可轉換（表格、曲線圖、柱狀圖）；

　　4、同時具備數據導入導出功能；

　　5、同時可顯示多點水位記錄數據，可在全國無線傳輸數據

　　五、概要指標

　　供電電流：100mA（工作），＜1mA(休眠)；

　　工作電壓：12V供電

　　運行溫度：-35℃~60℃；

　　存儲溫度：-40℃~60℃；

　　野外防護等級：IP68

　　信號輸出：　RS485/MODBUS協議；

　　六、技術參數：

　　流速測量

　　測速范圍：0.15~21m/s;

　　測速精度：8.8mm/s;

　　分  辨 率：±1mm/s;

　　方向辨別：上游

　　持續測量時間：2~240s

　　采樣間隔：0s~5h

　　工作頻率：24.15GHz

　　到水面距離：0.3~35m

　　水位測量

　　量程：　30m；

　　測量精度：　±1-2mm；

　　天線材料：　不銹鋼316L喇叭/PTFE振子；

　　天線結構：　尖錐形振子；

　　頻率范圍：　26GHz；

　　重復性：± 2mm

　　精度：< 0.1%

　　頻率范圍：26GHz

　　雨量監測

　　測量范圍：雨強0～4mm/min

　　測量精度：±0.2mm

　　分 辨 率：0.2mm

　　承雨口徑：φ200mm

　　供電方式：太陽能電池板+蓄電池組合供電

　　太陽能功率：10W / 30W （選配）

　　蓄電池參數：DC3.7V  10Ah

　　支架高度：2.3米

　　工作環境：-20℃～80℃（不結冰狀態）
